气密性突出的高真空隔膜阀解决方案
在真空系统的应用中,隔膜阀作为一种特殊的流体控制装置,凭借其独特的结构设计和密封方式,在处理腐蚀性介质和高洁净度要求的场景中展现出卓著优势。随着半导体、新能源、医疗食品等行业对真空环境的要求日益提升,如何选择一款既能保证气密性又能适应复杂工况的隔膜阀,成为众多企业面临的实际问题。
真空隔膜阀的技术特点与应用价值
真空隔膜阀是真空系统中用于通断和调节气体流量的控制部件,其工作原理依靠弹性隔膜将阀体内腔与外部环境完全隔离,通过驱动装置使隔膜上下运动,实现流体的启闭控制。这种设计使得隔膜阀在以下方面具有明显特性:
结构简洁性:隔膜阀的内部结构相对简单,流道设计避免了复杂的转角和死角,减少了流体滞留和污染风险。这种结构特点使得设备在运行过程中维护工作量较小,适合需要频繁清洁和高洁净度要求的应用场景。
耐腐蚀能力:由于隔膜阀采用弹性隔膜作为密封元件,与介质接触的部分可以选用耐腐蚀材料制成,因此在处理酸、碱等强腐蚀性气体时具有良好的适应性。这一特性使其成为化工、冶金等行业中处理特殊介质的理想选择。
密封可靠性:隔膜作为密封件与阀座紧密贴合,形成有效的密封面,在一定压力范围内能够实现较低的泄漏率。这种密封方式对于维持真空系统的稳定运行和防止外部污染物进入系统具有重要意义。

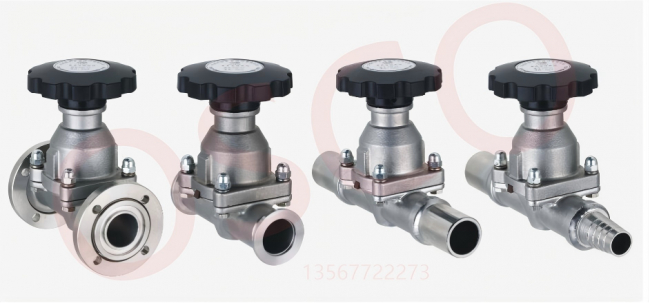

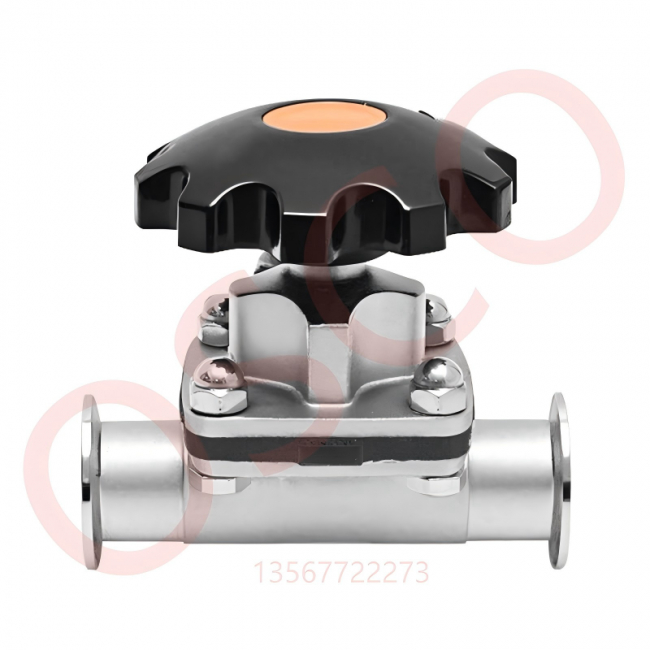

GM系列高真空隔膜阀的技术方案
针对真空系统中常见的介质腐蚀和密封要求,GM系列高真空隔膜阀提供了一种实用的技术方案。该系列产品定位于耐腐蚀流体控制阀,专门设计用于处理水蒸气及酸碱性气体环境。
从结构设计角度来看,GM系列隔膜阀采用简洁的内部构造,通过优化流道设计减少流体阻力,确保在高真空环境下能够实现平稳的启闭动作。其主要密封元件选用耐腐蚀材料制成,能够在长期接触腐蚀性介质的情况下保持密封性能的稳定。
在应用场景方面,该系列产品适用于真空度范围从1×10⁻⁵ Pa到1.2×10⁵ Pa的工况环境,覆盖了从高真空到正压的广泛应用需求。其材质选用不锈钢304或铝合金,确保了阀体在不同温度和压力条件下的结构稳定性。
真空系统中的气密性管理
在真空阀门的实际应用中,气密性是衡量产品性能的关键指标之一。真空系统对泄漏的容忍度非常低,即使微小的泄漏也可能导致真空度下降、工艺参数偏离或产品质量受损。因此,阀门的密封设计、材料选择和加工精度都直接影响系统的整体表现。
密封结构的选择:不同类型的真空阀门采用不同的密封方式。波纹管密封技术通过金属波纹管将运动部件与外部环境隔离,避免了传统填料密封可能产生的泄漏问题,适用于超高真空环境。对于隔膜阀而言,弹性隔膜的材质和厚度设计直接决定了密封效果和使用寿命。
泄漏率的控制:在真空技术领域,泄漏率通常用Pa·L/s或Pa·m³/s表示。高真空挡板阀的泄漏率要求通常在10⁻⁷ Pa·L/s量级,而超高真空插板阀和球阀的泄漏率需要达到10⁻¹⁰ Pa·m³/s甚至更低。这些严格的要求需要通过精密加工、氦质谱检漏等手段来确保。
表面处理与洁净度:半导体和科研领域对阀门的洁净度要求极高,需要去除表面的金属离子和有机薄膜,降低溅射率和二次污染风险。通过表面阳极氧化和专业清洁处理,可以使阀门满足高洁净度工艺的要求。
真空系统的综合维护与故障预防
除了选择合适的阀门产品外,真空系统的日常维护和故障预防同样重要。根据真空阀门制造企业的实践经验,以下几个方面值得关注:
安装调试规范:在安装阀门前,需要彻底清洗密封圈接触面,防止污垢、油脂或金属屑损伤密封面。对于气动阀门,气源需经过40微米以上滤网过滤,并保持压力稳定在0.4到0.7 MPa范围内。适量添加润滑油可以保持执行机构的灵活性,建议每10立方米气源添加约1升润滑油。
密封性能的维护:当阀门出现密封不良时,可能的原因包括密封面存在油污、划痕或密封圈破损。处理方法是清理污物、使用抛光纸修复轻微划痕或及时更换损坏的密封圈。定期检查密封元件的状态,可以有效延长阀门的使用寿命。
驱动系统的检查:对于电动和气动阀门,无法启闭的故障通常与电源电压不符、接线松动、线路板损坏或气源压力不足有关。通过调节电压、重新接线、更换线路板或提升气源压力,可以解决大部分驱动系统故障。
防返油保护:在使用机械真空泵的系统中,泵油返流是一个常见问题。当泵停止工作时,如果缺乏保护措施,泵油可能逆流进入并污染真空容器。采用电磁充气阀与泵电源联动,在断电瞬间自动封闭真空系统并向泵腔充入大气,可以有效防止这种污染。
真空阀门的技术发展趋势
随着真空技术的不断进步,阀门产品也在向更高性能、更智能化的方向发展。自动化整合能力成为现代真空系统的重要需求,精确的信号反馈机制(如磁性开关、微动开关)使得阀门能够无缝对接复杂的自动化产线,实现远程监控和智能控制。
在材料科学方面,新型密封材料的开发提升了阀门在恶劣工况下的适应能力。氟胶圈密封技术的应用使得某些型号的阀门开关寿命可达60万次,大幅降低了设备维护频率和运行成本。
在设计理念上,多功能集成成为产品创新的方向之一。例如某些电磁充气阀具备通电开启或通电关闭的双重功能,并内置空气过滤器,简化了系统配置,提高了整体可靠性。
应用场景的选型建议
在实际选型过程中,需要根据具体的应用场景和工艺要求综合考虑多个因素:
对于需要频繁启闭的自动化产线,气动或电动挡板阀是较为合适的选择,其具备的断电、断气自动关闭功能可以保障系统在异常情况下的稳定性。
对于大口径管路的隔离需求,插板阀凭借其稳固的结构设计和精密的传动机构,能够承受较大的压力差并保持长期的密封可靠性。
对于需要处理腐蚀性介质的场合,隔膜阀的耐腐蚀特性使其成为理想的解决方案,其简洁的结构也便于清洁和维护。
对于加速器等要求低流阻的真空系统,全通导设计的球阀能够将流阻降到较低水平,同时通过特殊密封结构实现较低的泄漏率。
真空技术作为现代工业的重要支撑,其中心控制部件的性能直接影响整个系统的运行质量。通过合理选择阀门类型、严格执行安装规范、建立定期维护机制,可以确保真空系统在各种复杂工况下稳定运行,为半导体制造、新能源开发、科学研究等关键领域提供可靠的技术保障。
