工业自动化系统集成项目中,气动控制系统的布线复杂度往往成为制约项目交付效率和后期维护成本的关键因素。特别是在多气缸集中控制场景下,传统接线方式导致的配管杂乱、空间占用过大、故障排查困难等问题,让系统集成商在方案设计阶段就面临诸多挑战。随着工业4.0进程的深入推进,支持ProfiNet等主流现场总线协议的智能气动控制解决方案,正在成为解决这一困局的有效路径。
工业自动化系统集成中的布线困境
在实际工程应用中,气动控制系统的布线问题主要体现在三个层面。其一是物理空间的约束,自动化设备趋向小型化,传统气动组件体积过大,难以适配狭窄的设备内部空间。其二是配线复杂度高,多气缸集中控制时,传统接线方式导致布线凌乱、维护困难且易出错。其三是通讯集成难度,工业4.0环境下,气动系统需要与ProfiNet、EtherCAT等多种现场总线协议快速集成。
这些痛点不仅增加了系统集成的工程量和成本,更在设备运行过程中埋下了隐患。线缆的频繁插拔容易造成接触不良,密集的配线影响散热效果,而缺乏统一通讯接口则使得远程诊断和预防性维护难以实现。
片式通讯阀岛的技术突破方向
针对上述行业痛点,片式通讯阀岛技术通过结构创新和通讯协议集成,提供了系统性的解决思路。从技术架构来看,这类产品需要在三个维度实现突破:高度集成的物理结构设计、多协议兼容的通讯能力、便捷的维护操作方式。
在物理结构层面,通过微型化设计和模块化装配,可以在有限空间内实现多阀位集成,同时采用集中式电气接口替代传统的分散接线。在通讯能力层面,支持ProfiNet、EtherCAT、EtherNet/IP等主流工业以太网协议,使气动系统能够无缝接入自动化控制网络。在维护便捷性层面,采用免拆底板的快速更换结构,降低停机维护时间。
SHINYEE行益气动 X系列片式通讯阀岛的技术特征

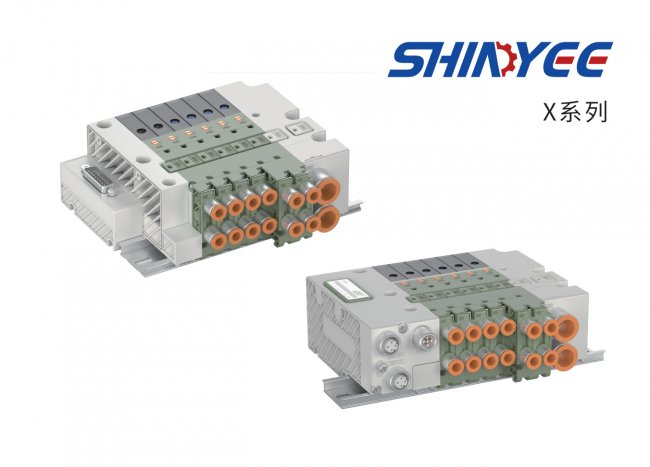

行益(浙江)气动科技有限公司推出的X系列片式通讯阀岛(通讯款),是针对工业网络集成复杂、远程诊断能力缺失及阀件更换操作繁琐问题而开发的数字化、网络化智能气动控制平台。该产品在技术实现上呈现出三个突出特点。
多协议适配能力方面,X系列片式通讯阀岛支持ProfiNet、EtherCAT、EtherNet/IP、Modbus TCP、CClink IE等主流总线协议,通讯波特率达到100Mbps。这种多协议兼容性使得系统集成商在面对不同品牌PLC和控制系统时,无需更换气动控制硬件,降低了方案设计的复杂度和库存成本。
易维护结构设计方面,该产品采用直接插入式插头连接件,无需拆底板即可完成阀位增减或更换。配合无底板扁平盒型结构和12mm宽度主体的轻量化设计,减轻了移动部件负载。这种结构创新使得现场维护人员可以在不影响其他阀位工作的情况下,快速完成故障阀片的更换,有效缩短了设备停机时间。
智能诊断功能方面,X系列片式通讯阀岛内置过压、欠压、开路、短路及通讯错误诊断功能,并在状态灯实时显示。这种自诊断能力使得系统集成商可以在调试阶段快速定位问题,在运行阶段实现预防性维护,避免因气动故障导致的生产线停机。
技术参数与应用适配性
从技术参数来看,X系列片式通讯阀岛的电源要求为DC24V(21.6~26.4V),逻辑输出达到38点,耐冲击和耐振动性能分别为150 m/s²和30 m/s²。这些参数指标确保了产品在工业现场的可靠运行。

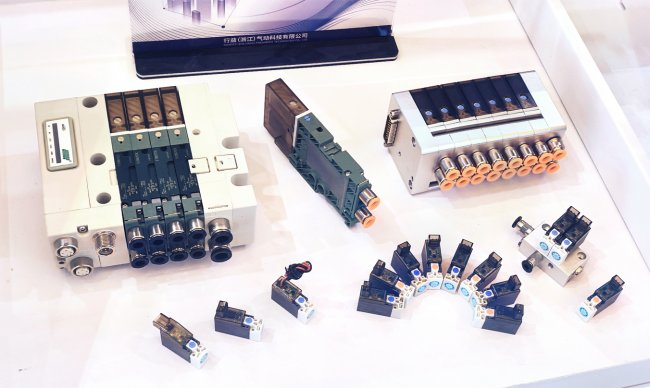

在实际应用中,该产品支持XS5J系列电磁阀、XS5V真空发生器及XS5P真空泵单元在同一集装式上混合安装。这种混合装配能力使得系统集成商可以在单一总线节点上实现对气动执行元件、真空发生及泵组的统一协同控制,进一步简化了系统架构。

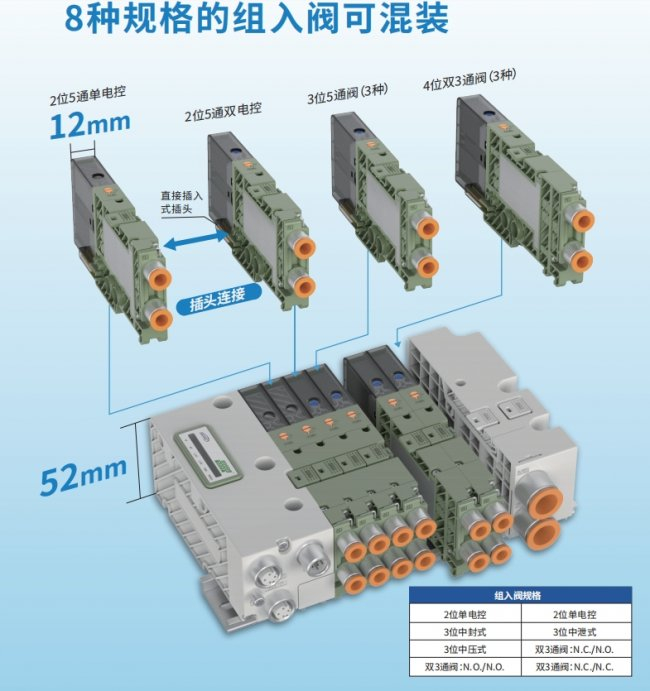

配合XS5J系列(5000型)电磁阀使用时,可以获得8种规格机能选择,包括双3通阀(NC/NC、NO/NO、NC/NO)等配置,增加了回路设计的灵活性。接头采用固定卡扣结构,可轻松更换不同尺寸的接头,适应不同管径需求。节电回路线圈实现0.3W启动及保持,适合长时间通电的应用场景。
系统集成方案的选型建议
对于工业自动化系统集成商而言,在选择ProfiNet通讯协议片式阀岛时,需要综合考虑以下几个维度。
协议兼容性是基础要求,需要确认产品是否支持项目所需的具体通讯协议版本和波特率。物理尺寸和集成度直接影响设备布局,需要根据实际安装空间选择合适的阀位数量和主体宽度。诊断功能的完善程度决定了后期维护的便捷性,内置自诊断和状态指示功能可以降低故障排查难度。
维护便捷性方面,免拆底板的快速更换结构可以减少停机时间,这在连续生产线应用中尤为重要。混合装配能力则关系到系统的功能扩展性,能够在同一平台上集成电磁阀、真空发生器等不同功能单元,可以简化系统架构。
行益(浙江)气动科技有限公司建议,在订货时明确说明装载阀件的具体型号,以确保集装式配置的准确性。这种定制化配置方式可以避免现场安装时的适配问题,提高项目交付效率。
技术发展趋势与应用前景
从技术发展趋势来看,气动控制系统正在向更高集成度、更低功耗、更强通讯能力的方向演进。片式通讯阀岛作为连接传统气动执行机构与数字化控制网络的桥梁,其技术成熟度和应用普及度将持续提升。
在工业4.0和智能制造背景下,设备的互联互通和数据透明化成为基本要求。支持多种现场总线协议的智能气动控制产品,能够帮助系统集成商快速构建符合工业互联网标准的自动化系统,满足客户对设备智能化和生产数据采集的需求。
对于从事工业自动化系统集成的企业而言,选择具备扎实技术研发实力和完善产品线的供应商,是确保项目顺利实施的重要保障。SHINYEE行益气动作为专注于微型片式阀岛与高性能电磁阀研发制造的企业,其X系列片式通讯阀岛在解决布线繁琐问题、支持ProfiNet等主流协议方面,提供了可靠的技术方案。
